فلوچارت چیست و چه کاربردی در برنامه نویسی دارد؟
شکیلا زحمتکش
1404/02/17
در دنیای پیچیده امروز، درک و تحلیل فرایندها، سیستم‌ها و الگوریتم‌ها به ابزاری بصری و ساده‌فهم نیاز دارد. یکی از مؤثرترین ابزارها در این زمینه، فلوچارت است. فلوچارت‌ها با نمایش گرافیکی مراحل مختلف یک فرایند، کمک می‌کنند تا ساختارها و منطق اجرایی مسائل به شکلی واضح و قابل درک منتقل شوند. این نمودارها در برنامه‌نویسی، مهندسی، آموزش، مدیریت و حتی بازاریابی، نقش کلیدی ایفا می‌کنند و با بهره‌گیری از اشکال استاندارد و مسیرهای مشخص، ارتباط بین مفاهیم و گام‌ها را به‌خوبی نشان می‌دهند. در این مقاله، به بررسی مفهوم فلوچارت، انواع آن، کاربردهای گسترده در حوزه‌های مختلف و تفاوت آن با الگوریتم و چارت‌های آماری پرداخته‌ایم.
فلوچارت چیست؟
فلوچارت (Flowchart) نموداری است که روند اجرای یک فرایند، سیستم یا الگوریتم را به‌صورت تصویری نمایش می‌دهد. این نمودار با استفاده از اشکال هندسی استاندارد مانند مستطیل، لوزی، بیضی و فلش‌های جهت‌دار، مراحل و ترتیب اجرای آن‌ها را به‌وضوح مشخص می‌کند. فلوچارت‌ها ابزاری مؤثر برای مستندسازی، تحلیل، طراحی، بهینه‌سازی و توضیح فرآیندهای پیچیده در حوزه‌های مختلف، از جمله برنامه‌نویسی، مهندسی، مدیریت و آموزش هستند.
در برنامه‌نویسی، فلوچارت به‌عنوان ابزاری برای ترسیم منطق پشت یک الگوریتم یا کد استفاده می‌شود و کمک می‌کند تا درک و انتقال مفاهیم بین اعضای تیم یا بین مدرس و دانشجو ساده‌تر شود.

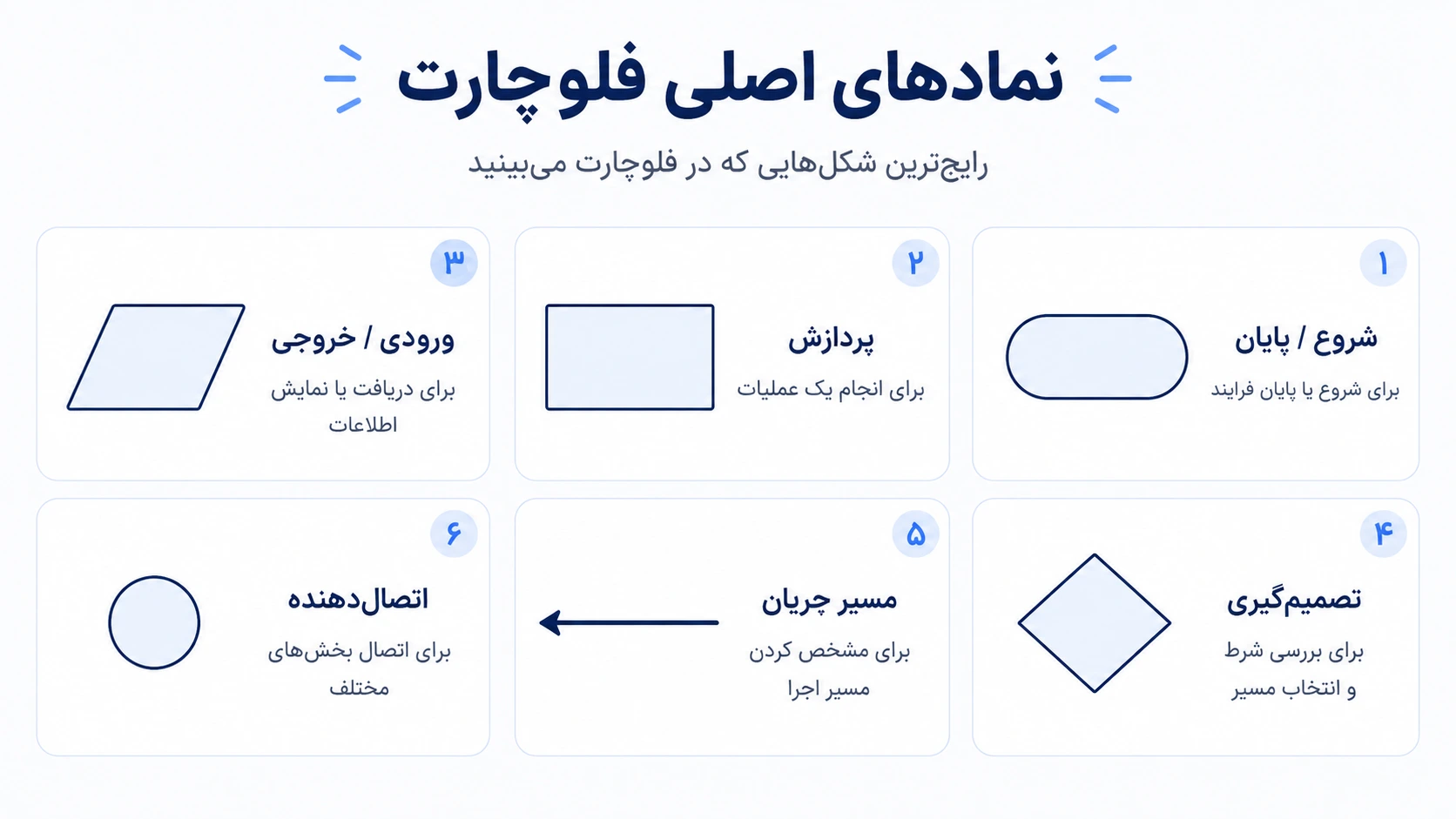

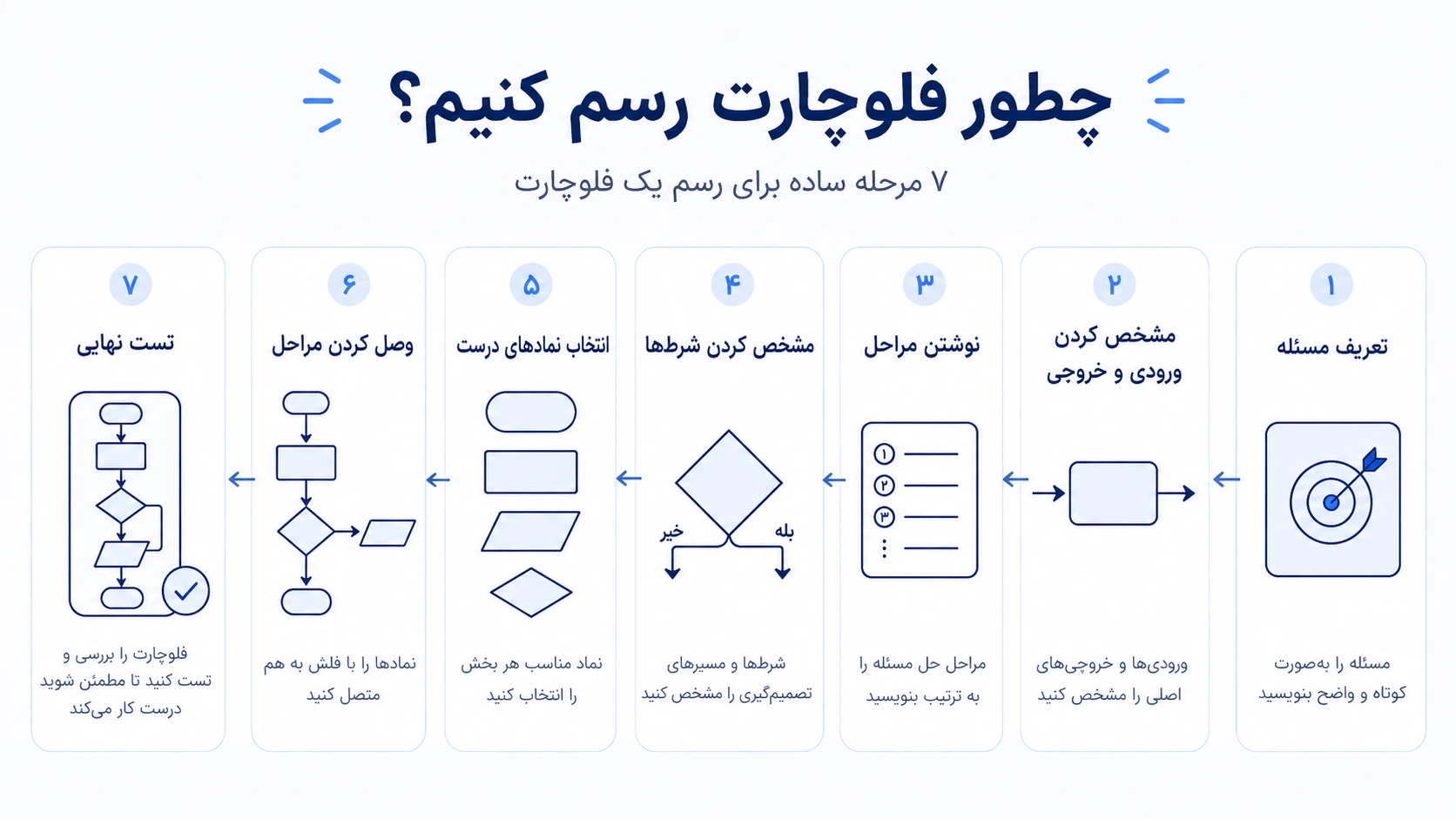

نمادهای فلوچارت
ویژگی‌ها و کاربردهای فلوچارت
- توضیح ساختار یک سیستم یا نرم‌افزار
- مستندسازی و استانداردسازی فرآیندهای کسب‌وکار
- آموزش مفاهیم منطقی و تفکر الگوریتمی
- درک بهتر از مسیر حرکت کاربران در سایت یا اپلیکیشن
اهمیت فلوچارت در برنامه‌نویسی
فلوچارت در برنامه‌نویسی به‌عنوان ابزاری برای طراحی، مستندسازی و درک منطق اجرای کد استفاده می‌شود. پیش از آن‌که کدنویسی آغاز شود، فلوچارت می‌تواند دیدی شفاف از گام‌های منطقی برنامه در اختیار توسعه‌دهنده یا تیم قرار دهد. این ابزار به‌ویژه برای آموزش مبتدیان و بررسی روندهای شرطی یا تکراری بسیار مفید است.
استفاده از فلوچارت، نه‌تنها باعث درک بهتر ساختار و منطق کد می‌شود، بلکه در مواقع اشکال‌زدایی (debugging) یا توسعه گروهی نیز به هماهنگی بهتر اعضا کمک می‌کند.
دوره آموزش برنامه نویسی از صفر
این دوره شمارو با فلوچارت و الگوریتم و مقدمات برنامه نویسی آشنا میکنه!
مشاهده دوره
انواع فلوچارت
فلوچارت‌ها بسته به نوع استفاده ممکن است نام‌های مختلفی داشته باشند:
- Process Flowchart (نمودار جریان فرآیند)
- Functional Flowchart (نمودار وظایفی)
- Business Process Mapping (نقشه فرآیندهای کسب‌وکار)
- BPMN (مدل‌سازی و نمادگذاری فرآیندهای کسب‌وکار)
- PFD (نمودار جریان فرآیند صنعتی)

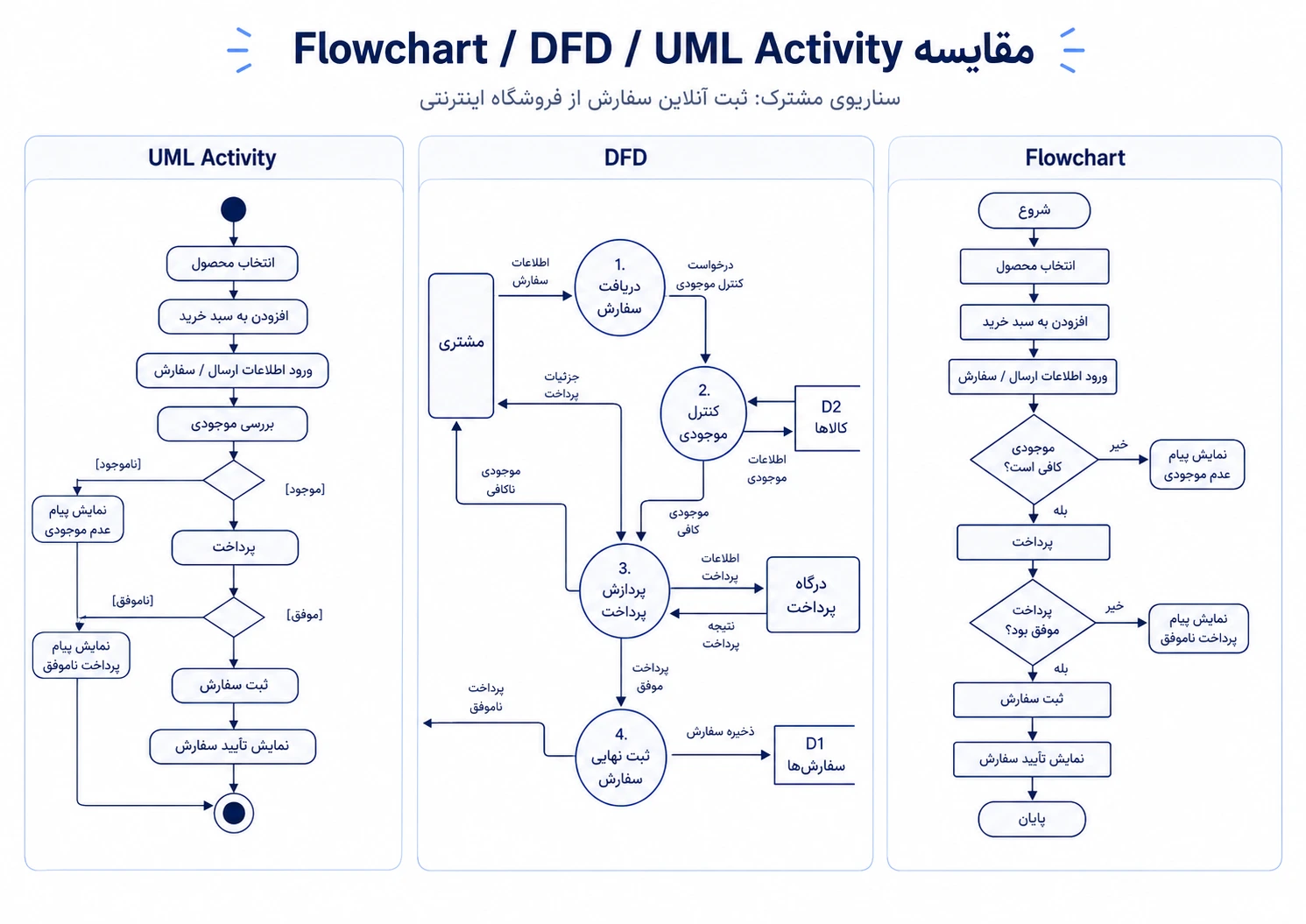

همچنین، فلوچارت‌ها در ارتباط با سایر نمودارهای مهم مانند Data Flow Diagram (DFD) و UML Activity Diagram نیز مورد استفاده قرار می‌گیرند.
نمونه‌هایی از فلوچارت

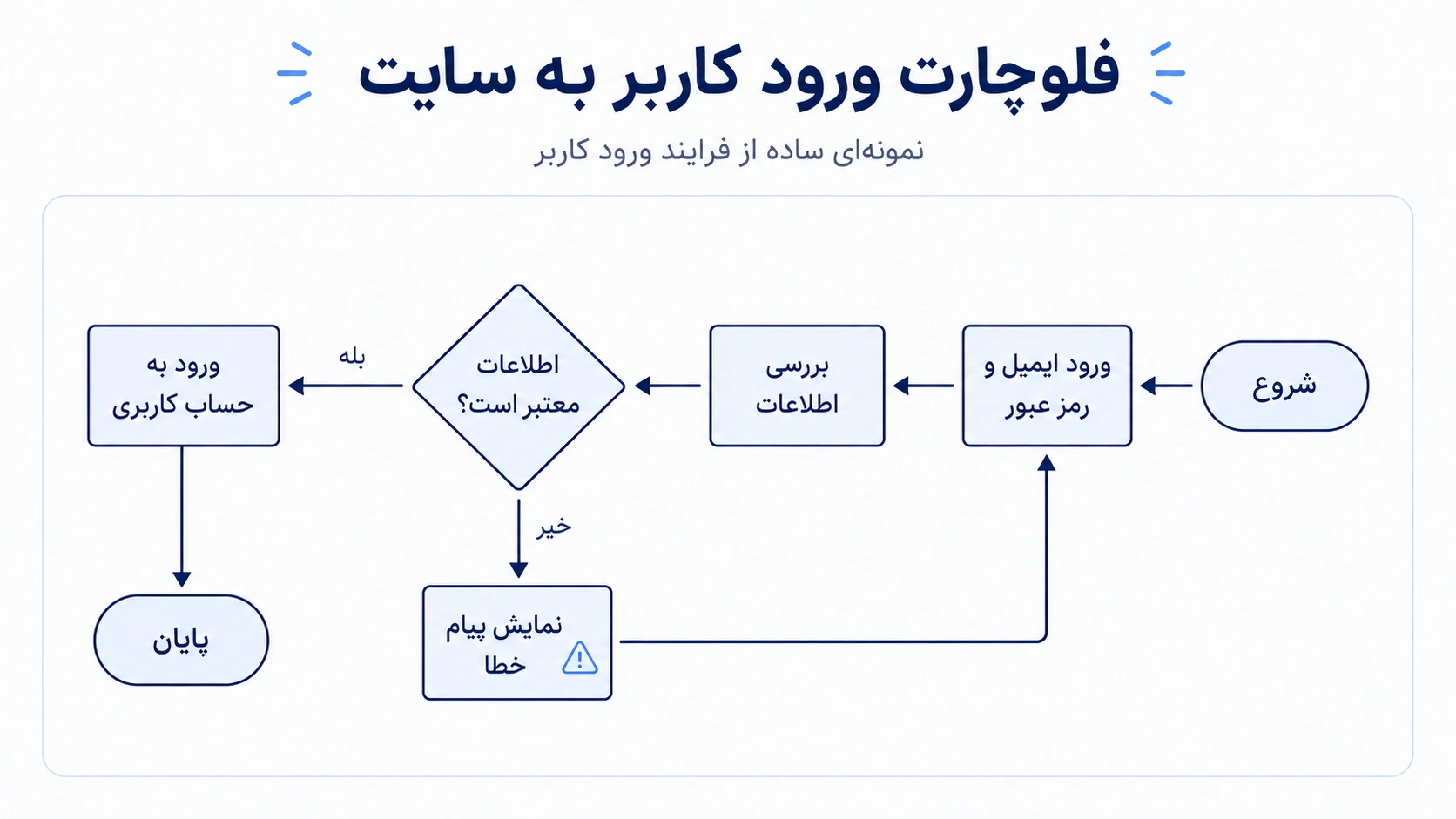

در ادامه، دو نمونه فلوچارت مشاهده می‌کنید:
-

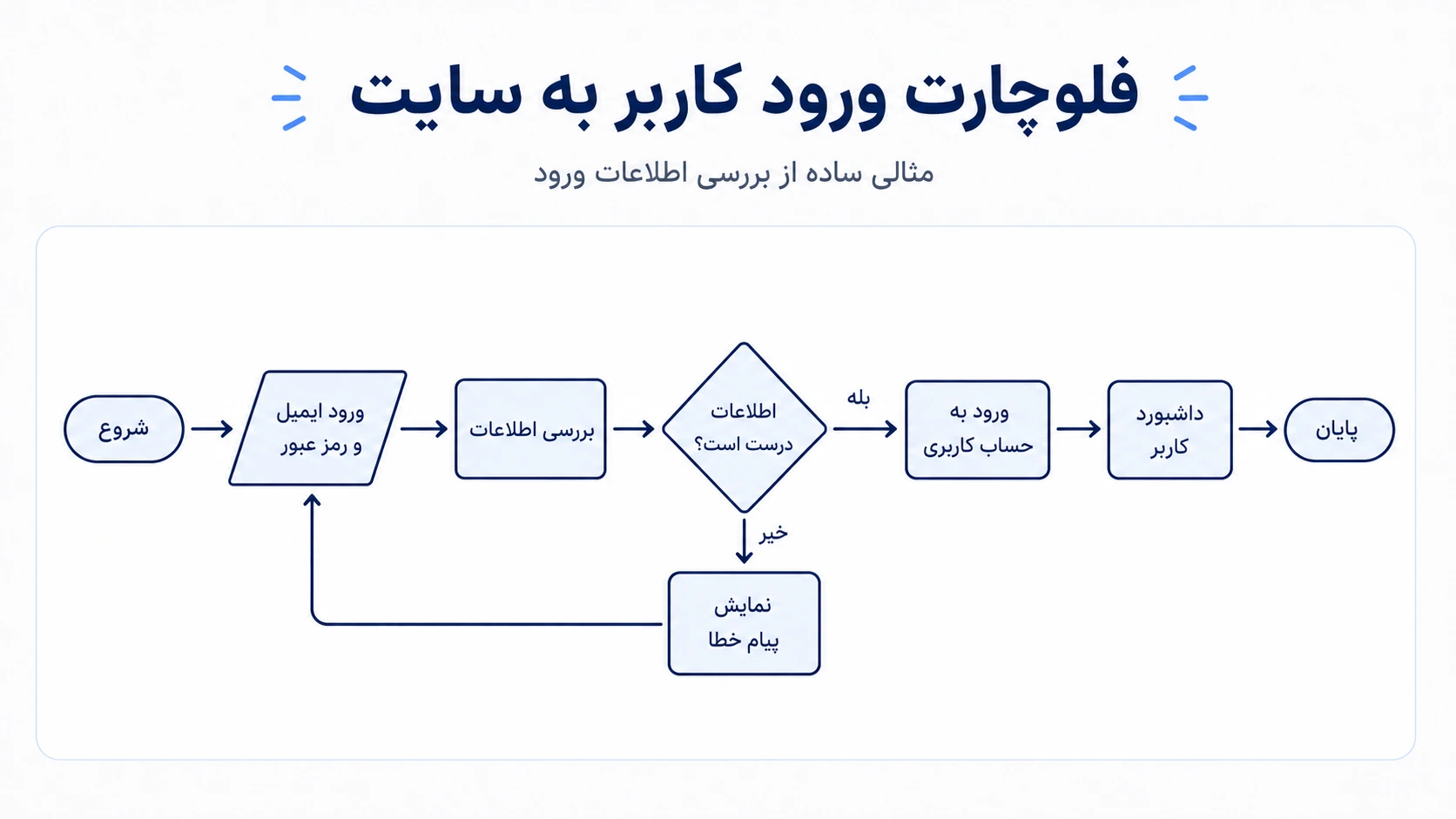

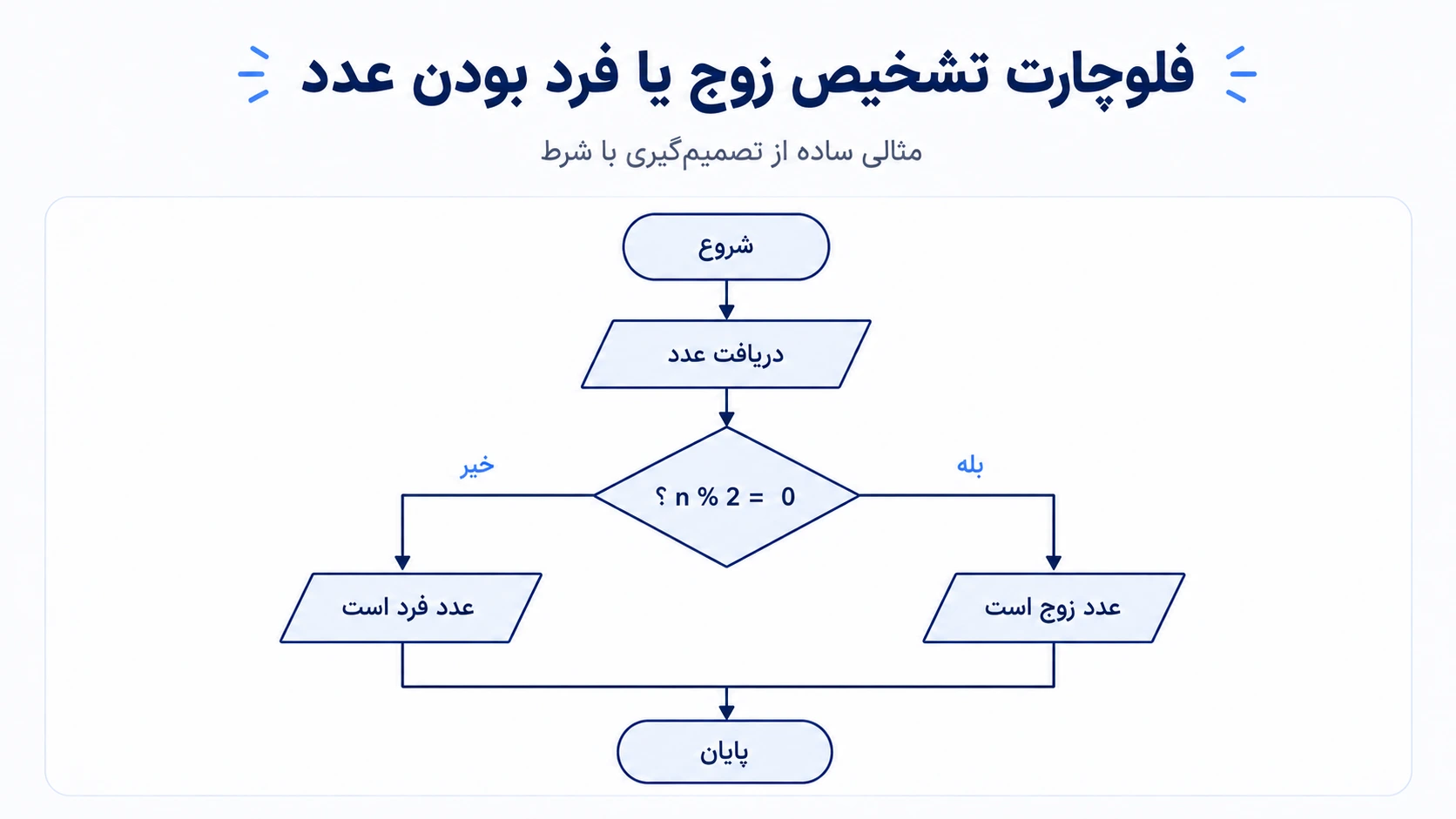

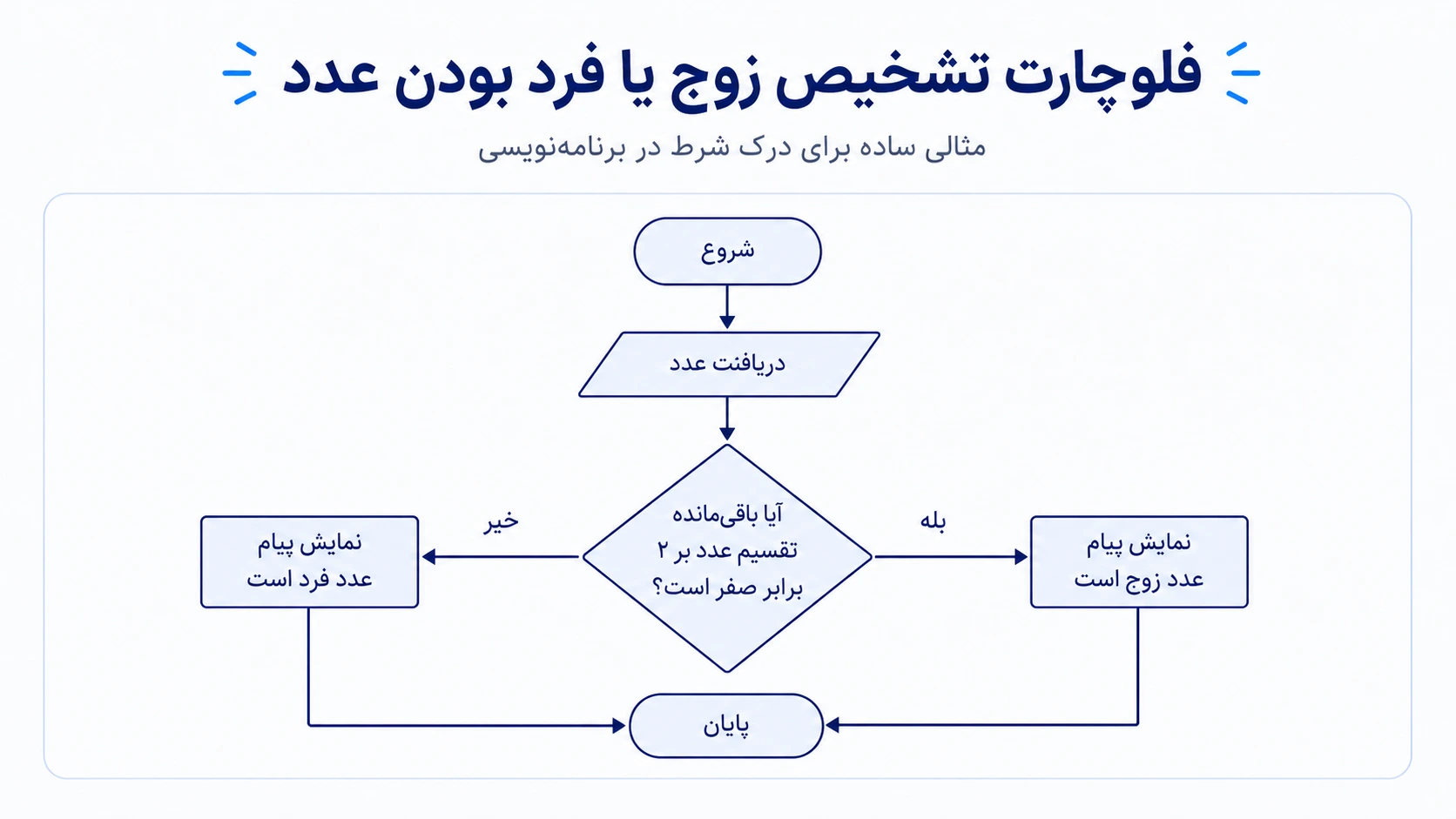

یک برنامه ساده برای تشخیص زوج یا فرد بودن عدد
![فلوچارت تشخیص زوج یا فرد بودن عدد]( "فلوچارت تشخیص زوج یا فرد بودن عدد")
-

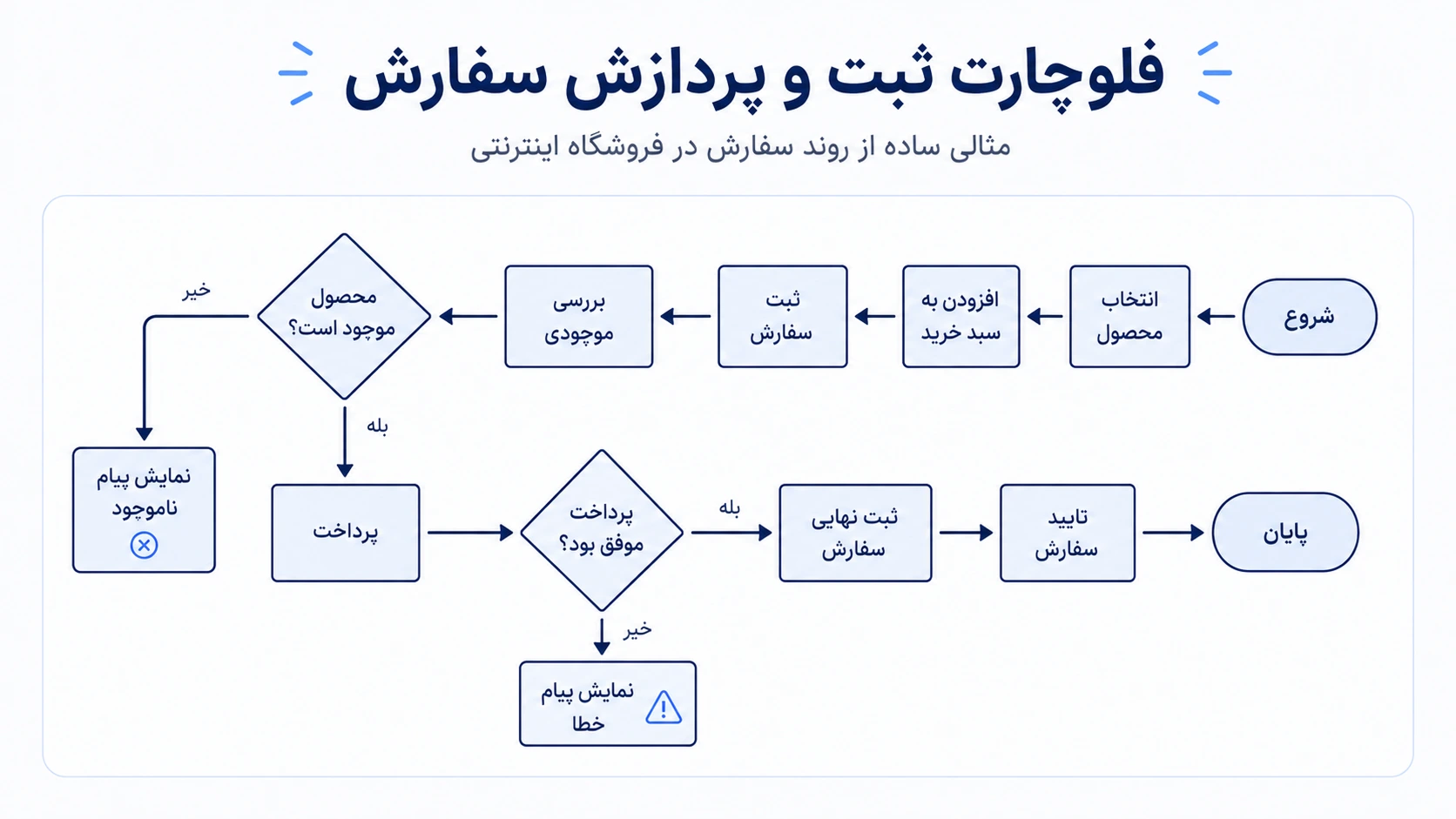

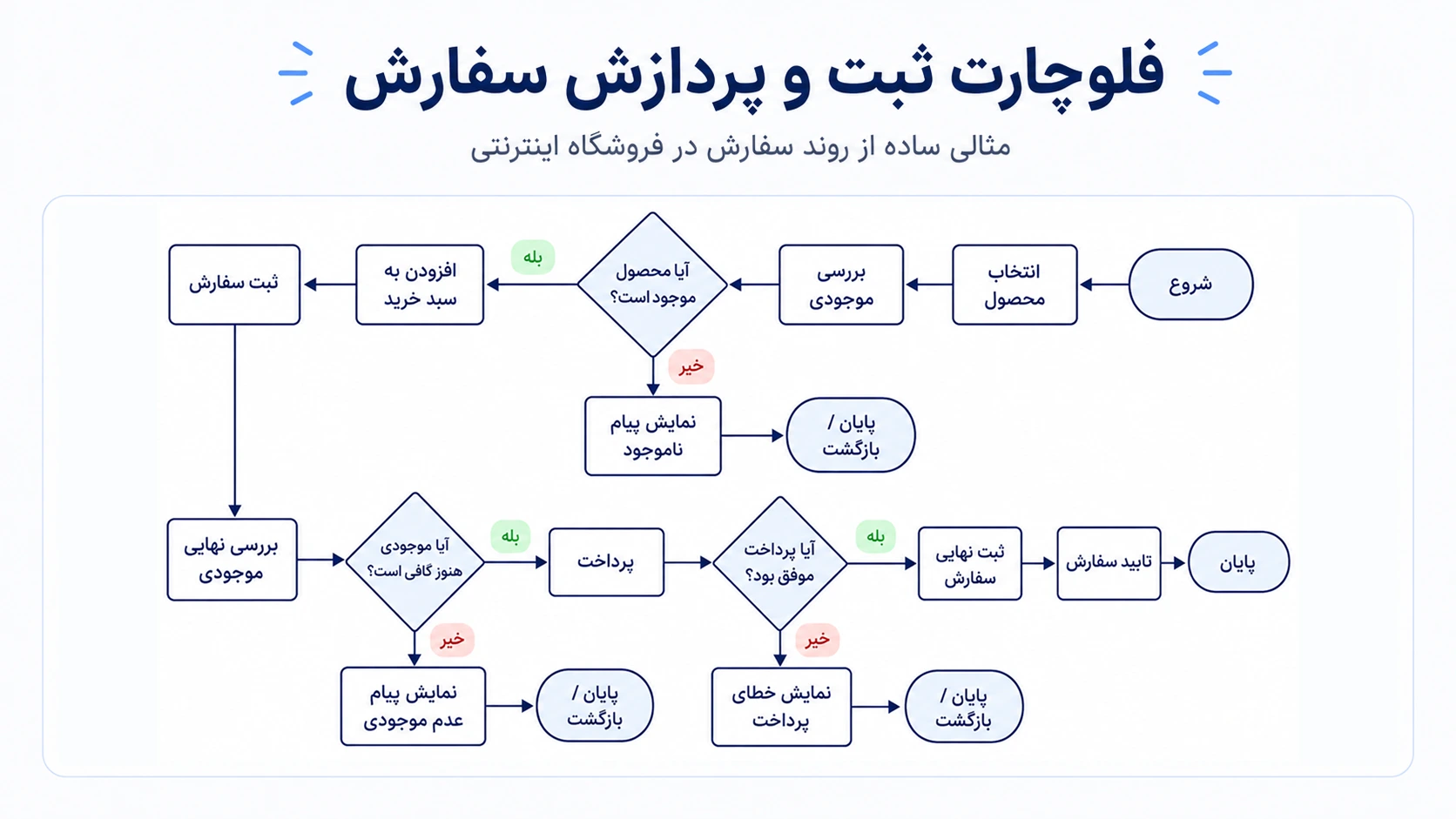

چرخه کامل پردازش سفارش مشتری
![فلوچارت چرخه کامل پردازش سفارش مشتری]( "فلوچارت چرخه کامل پردازش سفارش مشتری")
تاریخچه فلوچارت
استفاده از فلوچارت برای مستندسازی فرآیندهای تجاری به اوایل قرن بیستم بازمی‌گردد. در سال 1921، دو مهندس صنایع به نام‌های فرانک و لیلیان گیلبرت (Frank & Lillian Gilbreth) برای اولین‌بار «نمودار جریان فرآیند» (Flow Process Chart) را در انجمن مهندسین مکانیک آمریکا (ASME) معرفی کردند.
در دهه 1930، آلن مورگنسن (Allan H. Morgensen) از همین ابزارها برای آموزش به کارکنان کارخانه‌اش درباره بهبود کارایی استفاده کرد. بعدها در دهه 1940، دو تن از شاگردان او، آرت اسپینانگر (Art Spinanger) و بن گراهام (Ben S. Graham)، این روش‌ها را توسعه داده و به شرکت‌های بزرگ مانند Procter & Gamble معرفی کردند. گراهام با تطبیق فلوچارت‌ها برای مدیریت اطلاعات در سازمانش، گام مهمی در مسیر کاربرد مدرن این نمودارها برداشت.
در سال 1947، ASME سیستم نمادگذاری استانداردی برای فلوچارت‌ها ارائه داد که بر پایه‌ی کار گیلبرت‌ها بنا شده بود. این استاندارد، مسیر را برای استفاده گسترده‌تر از فلوچارت در مهندسی و کسب‌وکار هموار کرد. در اواخر دهه 1940، دو چهره‌ی برجسته در دنیای رایانه، هرمن گلدستاین و جان فون نویمان، از فلوچارت‌ها برای طراحی برنامه‌های رایانه‌ای استفاده کردند. این اقدام باعث شد فلوچارت به ابزاری کلیدی برای توسعه الگوریتم‌ها و درک بهتر ساختار برنامه‌ها تبدیل شود.
در ژاپن نیز، کائورو ایشیکاوا (Kaoru Ishikawa)، متخصص برجسته در حوزه کنترل کیفیت، فلوچارت را به‌عنوان یکی از هفت ابزار کلیدی مدیریت کیفیت معرفی کرد. وی این ابزار را در کنار چک‌لیست‌ها، هیستوگرام و نمودار علت و معلول (که بعدها به نمودار ایشیکاوا معروف شد) به کار گرفت.
کاربرد فلوچارت در برنامه‌نویسی کامپیوتر
فلوچارت‌ها ابزاری تصویری برای نمایش جریان داده یا منطق اجرای برنامه هستند. این نمودارها قبل از شروع کدنویسی به توسعه‌دهندگان کمک می‌کنند تا منطق پشت یک فرآیند یا الگوریتم را به‌وضوح ترسیم کرده و بهتر درک کنند. فلوچارت‌ها درک ساختار، بهبود طراحی، و ساده‌سازی ارتباط بین اعضای تیم را تسهیل می‌کنند.
کاربردهای کلیدی فلوچارت در برنامه‌نویسی:
- نمایش سازماندهی کد و ساختار کلی برنامه
- شبیه‌سازی مسیر اجرای کد (مانند شرط‌ها و تکرارها)
- طراحی مسیرهای حرکت کاربر در نرم‌افزار یا سایت
- ارائه دید کلی از سیستم برای اعضای تیم یا ذی‌نفعان
- بررسی منطقی‌تر فرآیندها پیش از پیاده‌سازی واقعی
جایگاه فلوچارت نسبت به شبه‌کد
در برخی موارد، توسعه‌دهندگان برای توصیف دقیق‌تر الگوریتم‌ها به جای فلوچارت از شبه‌کد (Pseudo Code) استفاده می‌کنند. شبه‌کدها ترکیبی از زبان طبیعی و ساختار برنامه‌نویسی هستند و در مرحله بعدی ممکن است مستقیماً به کد نهایی تبدیل شوند.
نمودارهای مکمل فلوچارت
| نوع نمودار | توضیح |
|---|---|
| UML (Unified Modeling Language) | زبانی استاندارد برای مدل‌سازی سیستم‌های نرم‌افزاری و نمایش ساختارها |
| Nassi-Schneiderman | نموداری ساختاریافته که برای برنامه‌نویسی بدون انشعاب‌های آزاد (مثل GOTO) طراحی شده است |
| DRAKON | زبان بصری برای طراحی الگوریتم‌ها با تمرکز بر سادگی و وضوح؛ مورد استفاده در صنایع هوافضا و پزشکی |
کاربرد فلوچارت در زمینه‌های مختلف (فراتر از برنامه‌نویسی)
فلوچارت‌ها فقط مخصوص برنامه‌نویسی نیستند. این نمودارهای تصویری ساده‌سازی‌شده، در بسیاری از حوزه‌ها برای تحلیل، آموزش، مستندسازی و تصمیم‌گیری مورد استفاده قرار می‌گیرند. در ادامه، کاربردهای کلیدی آن‌ها را در حوزه‌های مختلف بررسی می‌کنیم:
1. کاربردهای سازمانی و تجاری
- مستندسازی و تحلیل فرآیندهای کسب‌وکار
- استانداردسازی مراحل به منظور افزایش بهره‌وری و کیفیت
- آموزش فرآیندها به کارکنان بخش‌های مختلف
- شناسایی گلوگاه‌ها، تکرارها یا مراحل غیرضروری برای بهبود عملکرد
- طراحی استراتژی‌های بازاریابی و فرآیندهای فروش
- ترسیم مسیرهای کاربر در سایت یا فروشگاه
- نمایش مسیر ثبت‌نام یا خرید محصول
- سند‌سازی فرآیندهای آماده‌سازی جهت حسابرسی (مانند Sarbanes-Oxley)
- طراحی طرح‌های تجاری و شناسایی محصول جدید
۲. کاربردهای آموزشی و دانشگاهی
- برنامه‌ریزی محتوای درسی و نیازهای آموزشی
- طراحی پروژه‌های فردی یا گروهی
- آماده‌سازی ارائه‌ها یا سخنرانی‌ها
- آموزش فرآیندهای علمی مانند هضم غذا یا چرخه کربس
- ترسیم مراحل رشد شخصیت در داستان‌نویسی یا فیلم‌نامه
- آموزش الگوریتم‌های منطقی و حل معماهای تحلیلی
- برقراری ارتباط بین نظریه‌ها (مثل هرم نیازهای مازلو)
۳. کاربرد در بازاریابی و روابط عمومی
- ترسیم فرآیند اجرای نظرسنجی یا تحقیقات میدانی
- طراحی استراتژی‌های ارتباطی اضطراری (PR Emergency Plan)
- ایجاد نقشه جریان ثبت‌نام کاربران یا مشتریان
- نمایش فلو مسیر جذب، تبدیل و نگهداری مشتری
۴. کاربرد در حوزه ساخت و مهندسی
- نمایش فرآیند تولید از ابتدا تا انتها
- تحلیل چرخه عمر محصول (Product Lifecycle)
- نمایش جریان مهندسی معکوس
- ترسیم ساختار فنی محصولات یا طراحی اولیه پروژه‌ها
- تعیین آرایش شیمیایی یا فیزیکی مواد و محصولات

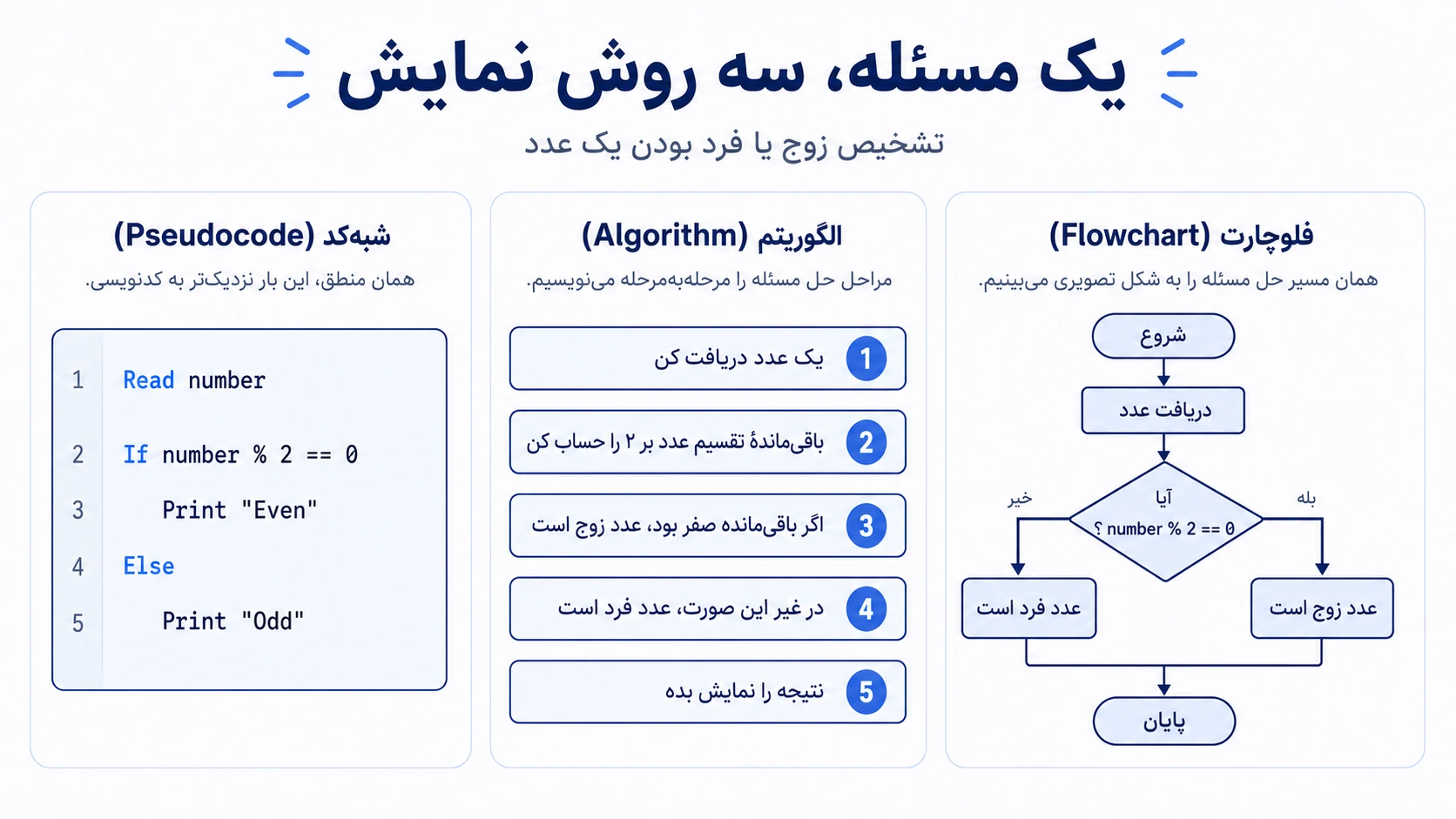

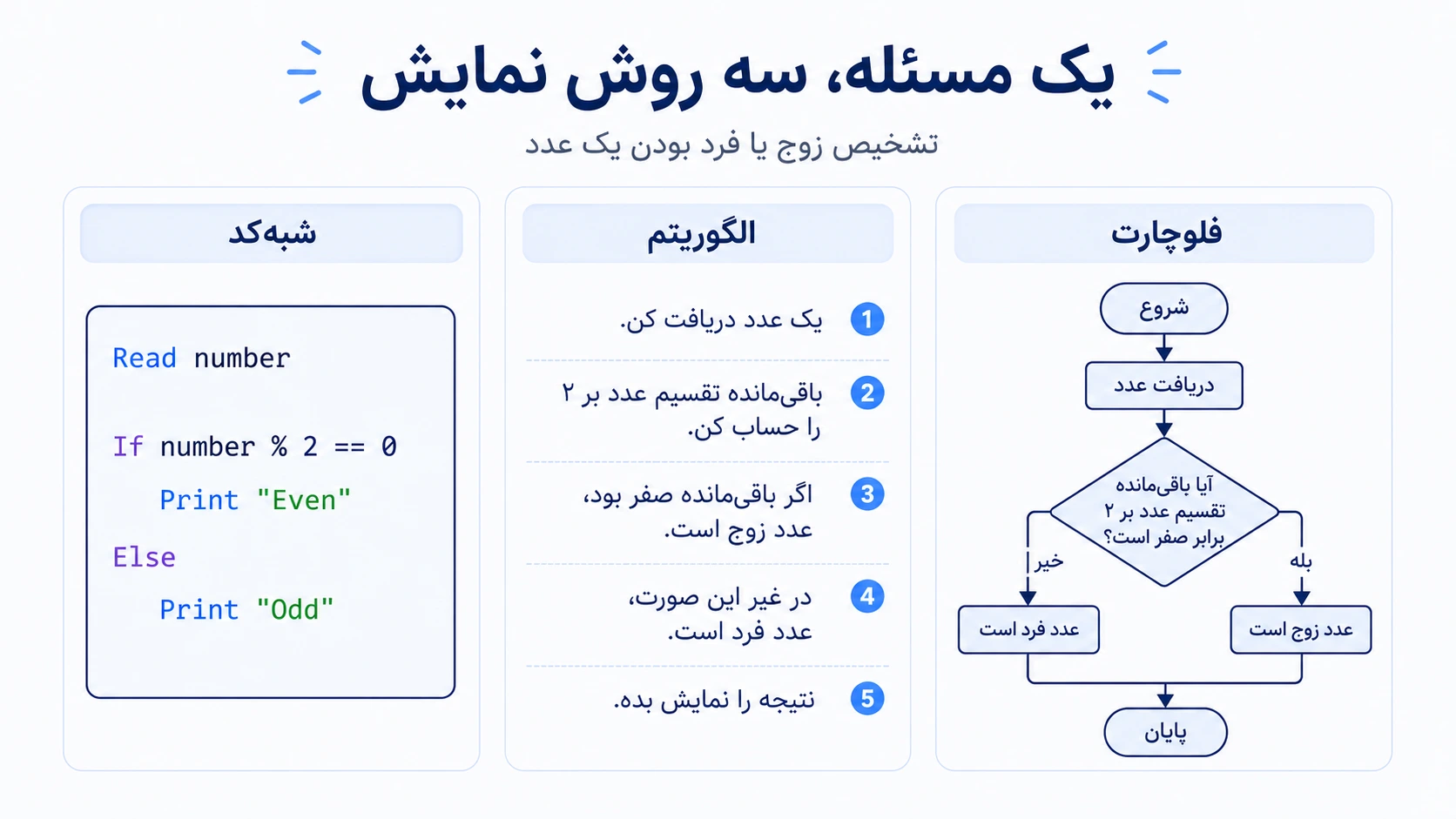

تفاوت فلوچارت و الگوریتم و چارت
الگوریتم چیست؟
الگوریتم مجموعه‌ای گام‌به‌گام از دستورالعمل‌هاست که برای حل یک مسئله خاص طراحی می‌شود. به‌عنوان مثال، برای تشخیص زوج یا فرد بودن یک عدد:
1. عدد را دریافت کن
2. اگر عدد بر ۲ بخش‌پذیر بود → «زوج» است
3. در غیر این صورت → «فرد» است
الگوریتم‌ها معمولاً به صورت متنی یا با زبان شبه‌کد نوشته می‌شوند و پایه اصلی برنامه‌نویسی محسوب می‌شوند.
فلوچارت چیست؟
فلوچارت یک نمودار گرافیکی است که همان الگوریتم را به‌صورت تصویری با استفاده از اشکال استاندارد (مثل مستطیل برای عملیات، لوزی برای تصمیم‌گیری و فلش برای جهت جریان) نمایش می‌دهد. همان مثال بالا، در فلوچارت به‌صورت یک نمودار با اشکال ترسیم می‌شود که مشخص می‌کند ابتدا عدد گرفته شود، سپس بررسی شود آیا بر ۲ بخش‌پذیر است یا نه، و در نهایت بر اساس آن تصمیم‌گیری شود.
چارت چیست؟
چارت به نمودارهایی اطلاق می‌شود که برای نمایش داده‌های عددی یا آماری به کار می‌روند. مانند:
• نمودار میله‌ای برای مقایسه فروش ماهانه
• نمودار دایره‌ای برای نمایش سهم هر بخش از کل درآمد
• نمودار خطی برای روند رشد کاربران در طول زمان
چارت‌ها معمولاً در گزارش‌گیری و تحلیل داده‌ها استفاده می‌شوند، نه برای نمایش فرآیند یا منطق برنامه‌نویسی.
جمع‌بندی تفاوت‌ها:
| مفهوم | تعریف مختصر | کاربرد | مثال |
|---|---|---|---|
| الگوریتم | مجموعه مراحل منطقی و متوالی | طراحی منطق حل مسئله | تشخیص زوج یا فرد بودن عدد |
| فلوچارت | نمایش تصویری یک الگوریتم | مستندسازی و درک آسان فرآیند | نمایش گرافیکی تصمیم‌گیری درباره زوج یا فرد بودن |
| چارت | نمودار نمایش داده‌ها یا مقایسه آن‌ها | تحلیل و گزارش اطلاعات | نمودار میله‌ای فروش ماهانه |
نتیجه گیری
فلوچارت ابزاری قدرتمند برای ساده‌سازی مفاهیم پیچیده و مستندسازی فرایندهاست. چه در برنامه‌نویسی برای طراحی منطق یک الگوریتم، چه در کسب‌وکار برای تحلیل فرایندها، یا در آموزش برای انتقال بهتر مفاهیم، فلوچارت می‌تواند به‌عنوان پلی میان تفکر منطقی و ارتباط تصویری عمل کند. در کنار الگوریتم‌ها که منطق حل مسئله را به‌صورت متنی ارائه می‌دهند، و چارت‌ها که داده‌ها را به‌صورت آماری نمایش می‌دهند، فلوچارت جایگاه منحصربه‌فردی دارد که آن را به ابزاری ضروری در دنیای تحلیل، طراحی و تصمیم‌گیری تبدیل کرده است.
